Con il decollo, a bordo del lanciatore Ariane 5, dalla base spaziale europea di Kourou (Guyana Francese), è iniziata la missione BepiColombo il cui obiettivo sarà l’esplorazione e lo studio di Mercurio. Si tratta del pianeta più vicino al Sole, di cui conosciamo ancora poco, difficile da raggiungere ma importantissimo dal punto di vista della Planetologia per capire l’origine e l’evoluzione del Sistema Solare. Dopo Mariner 10 e Messenger (entrambe missioni della NASA), saranno l’Europa e il Giappone a fare il grande passo verso il cosiddetto “pianeta degli estremi”. BepiColombo è il risultato della collaborazione tra l’European Space Agency (ESA) e la Japan Aerospace eXploration Agency (JAXA), ma con leadership europea.
Prima di arrivare nella regione più interna del nostro sistema planetario, ad appena 58 milioni di chilometri da Sole, BepiColombo viaggerà nello spazio per 7,2 anni. Il nome della missione è un tributo al matematico, fisico, astronomo e ingegnere padovano Giuseppe (Bepi) Colombo.

BepiColombo è una delle missioni di esplorazione interplanetaria più ambiziose mai programmate dall’ESA, nonché una delle più articolate perché composta da tre moduli e uno scudo solare, il MOSIF (Magnetospheric Orbiter Sunshield and Interface Structure).
Il sistema spaziale è composto da due sonde che viaggeranno unite tra loro: l’europea Mercury Planetary Orbiter (MPO) e la giapponese Mercury Magnetospheric Orbiter (MMO).
MPO, avvicinandosi a Mercurio, avrà il compito di analizzarne la superficie e la composizione, mentre MMO avrà lo scopo di studiare in dettaglio l’ambiente magnetico del pianeta, la sua interazione con il vento solare e la chimica dell’impalpabile esosfera.
Una volta giunte nelle proprie orbite attorno a Mercurio, MPO e MMO opereranno autonomamente.

Dei 16 strumenti/esperimenti a bordo delle due sonde, l’Agenzia Spaziale Italiana (ASI) ne ha realizzati 4 imbarcati su MPO:
1) l’accelerometro ISA (Italian Spring Accelerometer);
2) i rilevatori di particelle neutre e ionizzate SERENA (Search for Exosphere Refilling and Emitted Neutral Abundances);
3) la suite SIMBIO-SYS (Spectrometers and Imagers for MPO BepiColombo Integrated Observatory System) composta da tre strumenti ottici (High resolution and stereo cameras, Visual and NIR spectrometer);
4) il trasponder MORE (Mercury Orbiter Radio science Experiment) che misurerà i segnali di onde elettromagnetiche, in banda Ka, che saranno inviati dal trasponder a terra e viceversa.
Il contributo italiano si amplia anche con la partecipazione allo strumento francese PHEBUS (Probing of Hermean Exosphere By Ultraviolet Spectroscopy), spettrometro dedicato all’indagine della composizione e della dinamica dell’esosfera di Mercurio. La partecipazione è regolata da un accordo bilaterale ASI-CNES e riguarda le attività di calibrazione mirate a definire un modello radiometrico completo dello strumento svolte dal team del Consiglio Nazionale delle Ricerche (CNR) e dell’Università di Padova.

MPO e MMO sono contenute nell’MTM (Mercury Transfer Module), un modulo, progettato e costruito dall’ESA, che, sebbene se non ha carico scientifico, costituisce un elemento chiave per arrivare su Mercurio, poichè funge unicamente da “mezzo di trasporto” durante la fase di viaggio e per l’inserimento in orbita. MTM utilizzerà sia la propulsione ionica che quella chimica, in combinazione con la fionda gravitazionale fornita da Terra, Venere e Mercurio, per portare le due sonde abbastanza vicine a Mercurio: MTM effettuerà, infatti, un flyby (volo ravvicinato) attorno alla Terra (2020), due attorno a Venere (2020, 2021) e sei attorno Mercurio (2021, 2022, 2023, 2024, 2024, 2025) prima di effettuare le manovre di frenata e posizionamento orbitale.
Successivamente MTM userà i suoi piccoli propulsori per indirizzare MMO nella sua orbita ellittica attorno a Mercurio, prima di separarsi e discendere verso la propria orbita, più vicina al pianeta. L’arrivo è previsto per il 5 dicembre 2025, con data fine missione, salvo possibile estensione, fissata a maggio 2028.

Testo redatto su fonte ASI del 20 ottobre 2018
Per approfondimenti su BepiColombo: www.esa.int/Our_Activities/Space_Science/BepiColombo
Images credit: ESA/ATG medialab

© Copyright ADEPRON – Riproduzione riservata

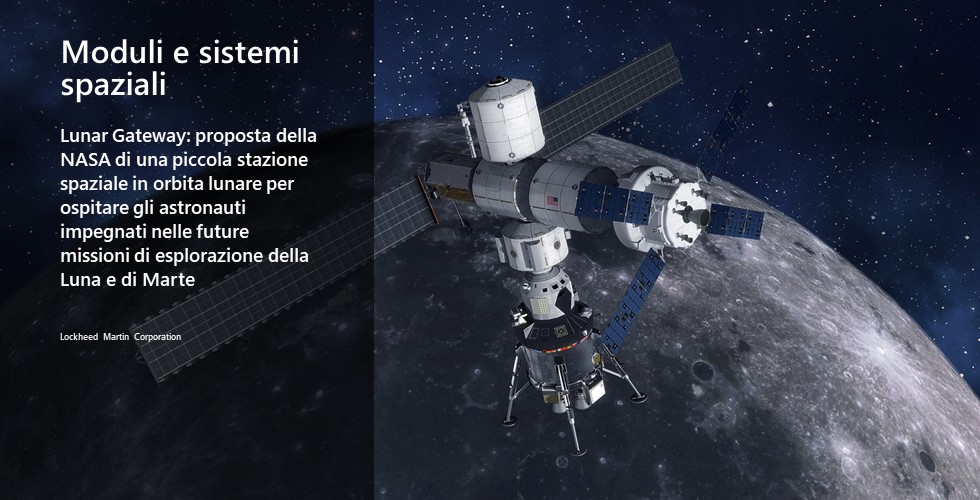

L’azienda statunitense Lockheed Martin ha rivelato l’idea progettuale per il futuro modulo lunare, mostrando come tale navicella riutilizzabile si inserisca nel più ampio progetto NASA del cosiddetto Lunar Gateway, ovvero di una piccola stazione spaziale orbitante attorno alla Luna, che funga da punto d’attracco per missioni sulla medesima Luna ma anche verso Marte. I disegni del modulo lunare abitabile mostrano un sistema a singolo stadio completamente riutilizzabile, che i tecnici della Lockheed Martin spiegano incorporare tecnologie di volo già collaudate dalla capsula Orion della NASA.
Nella sua configurazione iniziale, il modulo lunare potrebbe accogliere un equipaggio di 4 persone e circa una tonnellata di carico utile, permettendo due settimane di permanenza sulla superficie della Luna senza necessità di tornare al Gateway per il rifornimento. Il peculiare posizionamento orbitale del Gateway lunare sarà studiato proprio per permettere l’accesso globale della superficie lunare al modulo di discesa.




Fornendo la possibilità di visitare più siti con la stessa navicella riutilizzabile, secondo i progettisti il modulo lunare potrà servire per diverse missioni, sia commerciali che scientifiche, proposte dalla comunità astronautica internazionale, in aggiunta al progetto di esplorazione “sostenibile” della Luna portato avanti dalla NASA, per il quale il lander viene specificamente sviluppato.
Il Gateway è la chiave per la completa, frequente e veloce riutilizzabilità di questo modulo lunare. Dal momento che questa navicella non dovrà sopportare le condizioni estremamente dure che si verificano al rientro in atmosfera terrestre, può essere fatta volare diverse volte nel corso della sua vita operativa senza bisogno di manutenzioni significative e costose. Questo è uno dei vantaggi principali del Gateway e di un approccio modulare, flessibile e riutilizzabile per l’esplorazione dello spazio profondo.







Testo redatto su fonte INAF del 5 ottobre 2018
Per approfondimenti: Concept for a Crewed Lunar Lander Operating from the Lunar Orbiting Platform-Gateway
Images credit: Lockheed Martin Corporation

© Copyright ADEPRON – Riproduzione riservata

Realizzata dall’European Space Agency (ESA) e dalla Svizzera, con il fondamentale contributo italiano dell’Agenzia Spaziale Italiana (ASI) e l’apporto scientifico dell’Istituto Nazionale di Astrofisica (INAF) e dell’Università di Padova, CHEOPS (CHaracterising ExOPlanet Satellite) è una missione destinata allo studio dei pianeti extrasolari. Il telescopio spaziale avrà il compito di misurare con altissima precisione la luminosità di un campione di stelle per le quali è già nota la presenza di pianeti e riuscirà a registrare la piccola variazione dovuta al transito del pianeta davanti alla stella madre. Questa misura permette di calcolare con grande accuratezza la dimensione del pianeta, parametro molto importante perché, insieme alla massa che si misura da osservazioni con telescopi a terra, consente agli astronomi di definire la struttura interna del pianeta. Questo è un passo importante per trovare pianeti potenzialmente abitabili dove in futuro potrebbero essere rilevati segni di vita.



Image credit: Airbus Defence and Space

Dopo aver superato i test termici in Francia e le prove di vibrazione in Svizzera, CHEOPS è pronto per svolgere la sua missione nello spazio e resistere alle sollecitazioni meccaniche in fase di lancio. La temperatura stabile del telescopio e del rilevatore del satellite sarà un requisito fondamentale per ottenere misurazioni accurate della luminosità delle stelle. Le variazioni della temperatura, infatti, possono causare piccole distorsioni alla struttura del telescopio, con conseguenti cambiamenti artificiali della luminosità della stella misurata. Il rilevatore di CHEOPS inoltre, necessita di requisiti ancora più accurati: esso misurerà i cambiamenti minuscoli nella luminosità apparente di una stella causata dal transito di un pianeta extrasolare attraverso il disco stellare, pertanto il suo rilevatore deve essere stabile fino a un centesimo di grado per garantire la sensibilità a questi piccoli cambiamenti.
In orbita il satellite sarà riscaldato direttamente dal Sole e riceverà anche la luce infrarossa irradiata dalla Terra e la luce solare riflessa dalla superficie terrestre. Nonostante queste fonti dirette di calore, tutte le superfici esterne di CHEOPS saranno esposte allo spazio freddo e, se non riscaldate, potrebbero facilmente raggiungere temperature fino a -200° C. Quando il satellite orbita attorno alla Terra e si gira per osservare diverse stelle-bersaglio, le aree illuminate cambiano continuamente, causando variazioni di temperatura che, se non compensate attivamente, potrebbero degradare la precisione delle misurazioni del transito planetario. Per contrastare queste variazioni, il satellite è dotato di un sistema di controllo che utilizza i riscaldatori di bordo per mantenere il tubo del telescopio a una temperatura di -10° C. Il rilevatore, le cui prestazioni di rumore migliorano a basse temperature, verrà raffreddato fino a un valore inferiore di -40° C.



Image credit: University of Bern – T. Beck

Il raffreddamento passivo iniziale del rilevatore viene ottenuto accoppiando quest’ultimo a radiatori dedicati esposti al freddo dello spazio; inoltre, a causa degli sbalzi di temperatura sperimentati dal veicolo spaziale, il gruppo del rilevatore fa anche uso di materiali ad alta capacità termica ed è attivamente controllato da linee di riscaldamento che limitano le fluttuazioni di temperatura entro 0,01° C. Gli ultimi test di vuoto termico, si sono svolti tra il 20 luglio e il 2 agosto presso gli stabilimenti di prova di validazione di Airbus Engineering (EVT) a Tolosa, in Francia, e il loro obiettivo era garantire il funzionamento dei sistemi di controllo termico.
CHEOPS è stato posto in una camera a vuoto e circondato da pannelli raffreddati a -165° C grazie all’azoto gassoso. L’effetto di riscaldamento del Sole è stato simulato montando piastre riscaldanti piatte attorno a CHEOPS e usandole per provocare rapidi cambiamenti nel riscaldamento che riproducono, o volutamente superano, la gamma di condizioni previste durante le operazioni. I risultati del test hanno fornito prove dirette che i sistemi di controllo termico funzionano correttamente e CHEOPS può operare in un ambiente termico estremo e hanno restituito una grande quantità di dati che saranno utilizzati per perfezionare un modello matematico sul comportamento termico; con questo sarà possibile prevedere con precisione, mediante simulazioni al computer, scenari in volo che non possono essere testati direttamente.

Subito dopo il completamento dei test del vuoto termico in Francia, il satellite è stato spedito a Zurigo, in Svizzera, per eseguire i test meccanici di vibrazione. Durante il lancio su un veicolo Soyuz a tre stadi, CHEOPS subirà forti sollecitazioni in diversi momenti che produrranno vibrazioni a particolari frequenze. Lo scopo di questo test di vibrazione pre-volo era di confermare che il satellite costruito è resistente in fase di lancio. Una delle difficoltà incontrate dal team durante lo svolgimento di questo test riguardava i carichi applicati che necessitavano il giusto equilibrio di peso. Per trovare l’equilibrio ottimale, la forza dei carichi di vibrazione è stata messa a punto utilizzando simulazioni matematiche, a livelli che soddisfano le specifiche di progettazione e i requisiti di verifica del lanciatore Soyuz nel caso particolare di CHEOPS.
I test di vibrazione a terra hanno fornito un’importante conferma del fatto che sia il design esclusivo che la lavorazione qualificata del satellite soddisfano le esigenze meccaniche. Ora CHEOPS può passare alla fase successiva, i test sul rumore e sulla compatibilità elettromagnetica che si svolgeranno nel centro ESA, nei Paesi Bassi. Al termine, CHEOPS tornerà all’Airbus Defence and Space Spain a Madrid per gli ultimi preparativi prima di affrontare il viaggio verso il sito di lancio, lo spazioporto di Kourou in Guyana Francese.
